產品說明：
大口徑閘采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動系統、市政建設及礦山、冶金、電廠等行業。
一、主要零部件材料
NO.
零件名稱
材質
1
閥體
灰鑄鐵、球墨鑄鐵、鑄鋼
2
閘板
球墨鑄鐵外覆三元乙丙或丁腈橡膠
3
內六角螺栓
碳化處理
4
密封圈
三元乙丙或丁腈橡膠
5
閥蓋
灰鑄鐵、球墨球鐵、鑄鋼
6
閥桿
不銹鋼
7
“O”形密封圈
丁腈橡膠
8
止推軸承
錫青銅
9
螺栓
碳鋼、合金鋼
10
壓蓋
球墨鑄鐵、鑄鋼
11
防塵罩
12
手輪
可鍛鑄鐵
二、主要技術參數
公稱壓力：1.0～2.5MPa 公稱通徑：500～1200mm 工作溫度：0～120℃ 適用介質：水、油、氣等 法蘭標準：GB/T17241.6GB9113 試驗標準：GB13927API598

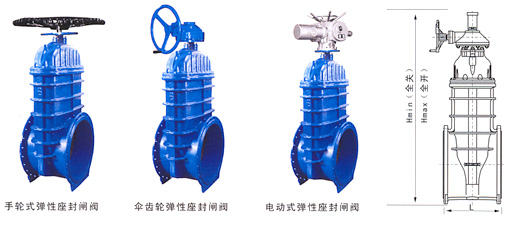

三、主要連接外型尺寸
DN
500
600
700
800
900
1000
1200
L
457
508
660
720
780
840
960
Hmin（全關）
1480
1665
2200
2800
3000
Hmax（全開）
165
1900
2350
2950
3150
H（電動）
電動裝置可由用戶指定
