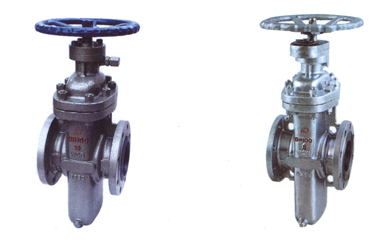

系列型號：Z47F
連接方式：法蘭
密封性質：F-增強聚四氟乙烯
公稱通徑：DN40～1000mm，NPS11/2～40"
公稱壓力：PN1.0～4.0MPa，Class150～300Lb
驅動方式：手動
該系列閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

公稱通徑 結構長度L H H1 DN NPS 帶開度指示 無開度指示 40 11/2 165 293 233 88 50 2 178 300 240 108 65 21/2 190 335 275 133 80 3 203 370 310 154 100 4 229 415 335 190 125 5 254 460 380 228 150 6 267 505 420 272 200 8 292 590 505 352 250 10 330 690 605 427 300 12 356 785 700 505 350 14 381 880 790 582 400 16 406 975 885 753 500 20 457 1170 1080 814 600 24 508 1365 1275 978 700 28 610 1570 1480 1122 800 32 660 1760 1670 1280 900 36 711 1950 1860 1428 1000 40 811 2140 2050 1582
