產品說明：
產品概述： 明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置. 一、主要零部件材料
名 稱
材 質
閥 體
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠
中 口 墊
丁 腈 橡 膠、三 元 乙 丙
密 封 圈
丁 腈 橡 膠
支 架
閥 桿
不 銹 鋼
螺 栓
壓 蓋
球 墨 鑄 鐵、鑄 鋼
閥 桿 螺 母
銅 合 金
手 輪 （傳 動 帽）
可 鍛 鑄 鐵

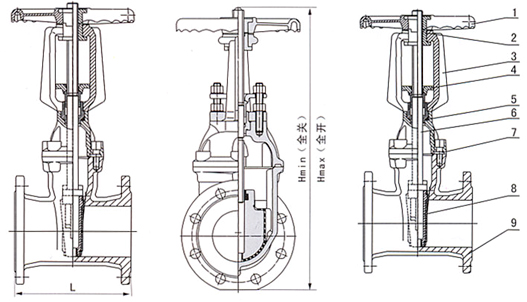

二、主要技術參數 公稱壓力：1.0～2.5MPa 公稱通徑：50～400mm 工作溫度：0～120℃ 適用介質：水、油、氣等 法蘭標準：GB/T17241.6GB9113 試驗標準：GB13927API598 三、主要連接外型尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
HA
322
332
420
581
736
882
1009
1300
1380
HC
374
398
429
524
721
942
1031
1117
1655
1805
