排渣閘閥


產品說明：

概述：
排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。
產品結構特點
1.采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2.啟閉件采用半密封副強制密封，性能優良。
3.密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4.閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5.閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6.中大口徑設置滾動軸承，啟閉輕松。
引用標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
零部件材質

閥體	閥蓋	支架	閘板	閥桿	閥座	密封圈	填料	閥桿螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增強柔性石墨	增強柔性石墨	ZCuA110Fe3

主要性能規范

試驗壓力MPa	公稱壓力PN (MPa)
試驗壓力MPa	1.6	2.5	4.0	6.4
殼體強度試驗	2.4	3.75	6.0	9.60
密封試驗(液)	1.76	2.75	4.4	7.04
密封試驗	0.5-0.7
適用介質	C P1.5 R 灰水混合物，渣水比1:6最大粒度≤50mm
適用溫度(℃)	≤100℃

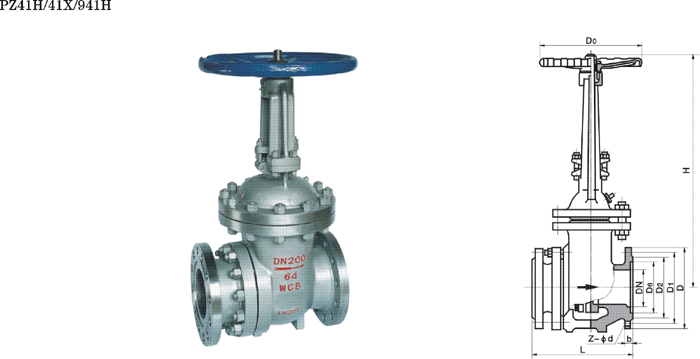

主要外形連接尺寸

公稱道徑DN(mm)	公稱壓力PN(MPa)	主要外形尺寸和連接尺寸
公稱道徑DN(mm)	公稱壓力PN(MPa)	L	D	D1	D2	D6	b	f	z-d	H	D0
50	1.6	250	160	125	102		20	3	4-18	335	250
80		280	200	160	133		22	3	8-18	510	280
100		300	220	180	158		24	3	8-18	685	300
150		350	285	240	212		28	3	8-22	790	300
200		400	340	295	268		30	3	12-22	885	350
250		450	405	355	320		32	3	12-26	1015	400
300		500	460	410	370		34	3	12-26	1190	450
350		550	520	470	430		38	4	16-26	1350	500
400		600	580	525	482		40	4	16-30	1460	500
450		650	640	585	532		44	4	20-30	1620	550
500		700	715	650	585		46	4	20-33	1800	550
50	2.5	250	160	125	102		20	3	4-18	335	250
80		280	200	160	133		22	3	8-18	510	280
100		300	235	190	158		24	3	8-22	685	300
150		350	300	250	212		30	3	8-26	790	300
200		400	360	310	278		34	3	12-26	885	350
250		450	425	370	335		36	3	12-30	1015	400
300		500	485	430	390		40	4	16-30	1190	450
350		550	555	490	450		44	4	16-33	1350	500
400		600	620	550	505		48	4	16-36	1460	500
450		650	670	600	555		50	4	20-36	1620	550
500		700	730	660	615		52	4	20-36	1800	550
50	4.O	250	165	125		88	20	3	4-18	340	250
80		310	200	160		121	22	3	8-18	508	300
100		350	235	190		150	24	3	8-22	680	300
150		450	300	250		204	30	3	8-26	800	400
200		550	375	320		260	38	3	12-30	875	500
250		650	450	382		313	42	3	12-33	1010	500
300		750	515	450		364	46	4	16-33	1180	550
350		850	580	510		422	52	4	16-36	1245	600
400		950	660	585		474	58	4	16-39	1280	600
450		1050	685	610		524	60	4	20-39	1415	700
500		1150	755	670		576	62	4	20-42	1560	750
50	6.4	250	180	135		88	26	3	4-22	340	250
80		310	215	170		121	30	3	8-22	508	300
100		350	250	200		150	32	3	8-26	680	300
150		450	345	280		204	38	3	8-33	800	400
200		550	415	345		260	44	3	12-36	875	500
250		650	470	400		313	48	3	12-36	1010	500
300		750	530	460		364	54	4	16-36	1180	550
350		850	600	525		422	60	4	16-39	1245	600
400		950	670	585		474	66	4	16-42	1280	600
450		1050	715	630		524	70	4	20-42	1415	700
500		1150	800	705		576	76	4	20-48	1560	750
