產品說明：

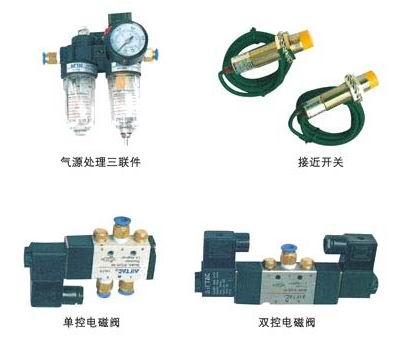

一、概述 該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。 1、雙作用：對閥門開啟和關閉的兩位式控制； 2、單作用：(彈簧復位)：在電路和氣路切斷或故障時，閥門自動開啟或關閉。 二、可選附件 1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。 2、接近開關。 3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。 4、電/氣閥門定位器(調節型用)。
三、主要性能規范
公稱壓力 (MPa)
殼體試驗 (MPa)
密封試驗 (MPa)
工作溫度
適用介質
1.0
1.5
1.1
≤100℃
紙漿、污水、煤漿、灰、渣水混合物
四、、主要零部件材質
體、蓋
閘板
閥桿
密封面
不銹鋼、碳鋼
碳鋼、不銹鋼
不銹鋼
橡膠、四氟、不銹鋼、硬質合金

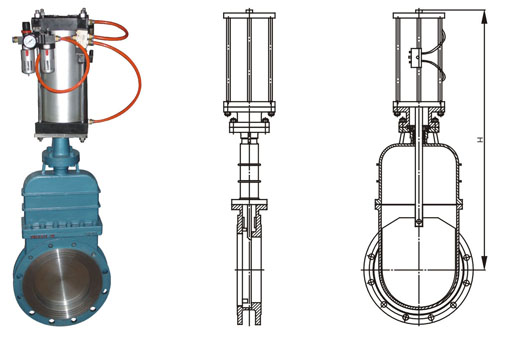

五、主要外形及連接尺寸
公稱壓力 PN(MPa)
公稱通徑 DN(mm)
L
D
D1
D2
H
N-M
Do
150
70
280
240
210
475
8-M20
200
80
335
295
265
540
360
250
85
390
350
320
630
12-M20
300
100
440
400
368
780
500
460
428
885
16-M20
110
565
515
482
990
16-M22
450
120
615
532
1100
20-M22
530
130
670
620
585
1200
600
140
725
685
1450
20-M27
700
165
895
840
800
1700
24-M27
190
1010
950
905
2000
24-M30
680
900
1110
1050
1005
2300
28-M30
1000
1220
1160
115
2780
28-M33
配氣動
1380
1325
3360
32-M36
1400
1675
1590
1525
3920
36-M39
1600
1915
1820
1750
4480
40-M45
注：0.6MPa、1.OMPa、1.6MPa及美標150Lb等連接尺寸見附錄。
